产品简介：

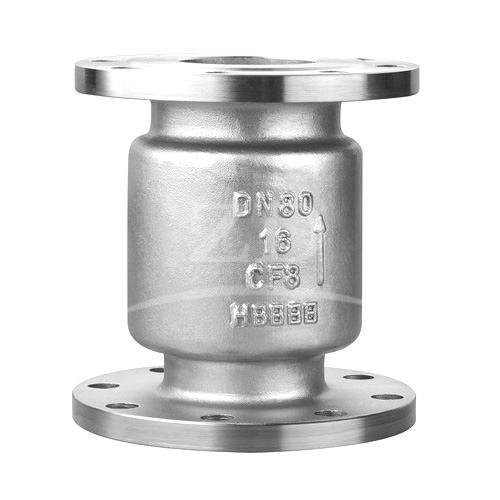

H42W-16R不锈钢立式止回阀具有结构简单，零部件少，分量轻等特点，外加工艺性好，本系列阀门正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。本阀门由于采用弹簧支撑阀芯，故采用立式安装或卧式装均可。本产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
H42W-16R不锈钢立式止回阀执行标准：
设计与制造 | GB/T12235 | |
连接端尺寸 | 结构长度 | GB/T12221 |
法兰尺寸 | JB/T79 | |
检验与试验 | JB/T9092 | |
材料 | 碳钢 | GB/T12229 |
不锈钢 | GB/T12230 | |
合金钢 | Q/ZB66 | |
H42H立式止回阀在进口端介质压力高于出口端时处于开启状态。因为管道里进口端介质的 压力作用下，顶开本阀中的阀瓣，使阀门自动开启。当进口端介质压力低于出口端时，弹簧将阀瓣推向阀座而使阀门关闭。
H42W-16R不锈钢立式止回阀性能和使用范围：
型号 | 公称 | 试验压力 | 工作温度(℃) | |||
压力 | 强度 | 密封 | 低压密封 | |||
(水)Mpa | (水)空气(Mpa) | (空气)Mpa | ||||
H42H-16C | 1.6 | 2.4 | 1.8 | 0.6 | ≤425 | |
H42H-25C | 2.5 | 3.8 | 2.8 | 0.6 | ≤425 | |
H42H-40C | 4 | 6 | 4.4 | 0.6 | ≤425 | |
型号 （材质） | 公称压力PN（MPa） | 试验压力P3(MPa) | 适用温度（℃） | 适用介质 | ||
壳体 | 密封 | |||||
H42H-16C（碳钢） | 1.6 | 2.4 | 1.76 | ≤425 | 水、油品 | |
H42H-16P（304） | ≤200 | 弱腐蚀介质 | ||||
H42H-25P（304） | 2.5 | 3.75 | 2.75 | |||
H42H-25R（316） | 腐蚀性介质 | |||||
H42H-40P（304） | 4 | 6 | 4.4 | 弱腐蚀性介质 | ||
H42H-40R（316） | 腐蚀性介质 | |||||
H42Y-40I（铬钼钢） | ≤550 | 水、油品 | ||||
H42W-16R不锈钢立式止回阀主要零件材质
| 零件名称 Part Name | ZG1Cr18Ni9T 304 CF8 | ZGOOCr18Ni10 304L CF3 | ZG1Cr18Ni12Mo 2Ti316 CF8M | zgoocR17nI14mO2 316L CF3M | WCB |
| 阀体/阀盖 Body/Cap | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | WCB |
| 阀瓣 Valve Piece | OCr18Ni9 | OOCr18Ni10 | OOCr18Ni9Mo2 | OOCr18Ni10Mo2 | 1Cr3 |
H42W-16R不锈钢立式止回阀主要连接尺寸
| 公称压力 (MPA) | 公称通径DN(mm) | 尺寸(mm) | 公称压力(MPA) | 公称通径DN(mm) | 尺寸(mm) | ||
| L | H | L | H | ||||
| H42W-1.6 | 15 | 85 | 95 | H42W-2.5 | 80 | 200 | 195 |
| 20 | 95 | 105 | 100 | 210 | 230 | ||
| 25 | 105 | 115 | 125 | 275 | 275 | ||
| 32 | 150 | 135 | 150 | 300 | 300 | ||
| 40 | 160 | 145 | 200 | 380 | 360 | ||
| 50 | 170 | 160 | 250 | 430 | 425 | ||
| 65 | 180 | 180 | H42W-4.0 | 50 | 170 | 160 | |
| 80 | 200 | 195 | 65 | 180 | 180 | ||
| 100 | 210 | 215 | 80 | 200 | 195 | ||
| 125 | 275 | 245 | 100 | 210 | 230 | ||
| 150 | 300 | 280 | 125 | 275 | 270 | ||
| 200 | 380 | 335 | 150 | 300 | 300 | ||
| 250 | 430 | 405 | 200 | 380 | 375 | ||
| H42W-2.5 | 20 | 95 | 105 | 250 | 430 | 445 | |
| 25 | 105 | 115 | |||||
| 32 | 150 | 135 | |||||
| 40 | 160 | 145 | |||||
| 50 | 170 | 160 | |||||
| 65 | 180 | 180 | |||||
