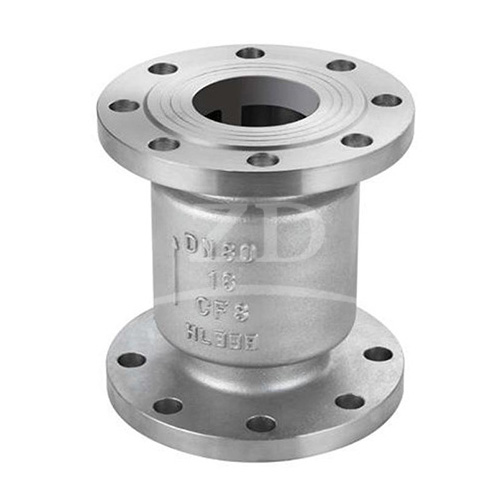

H42W-150LB立式美标止回阀概述：

立式止回阀适用于公称压力PN1.6Mpa～42.0Mpa、Class150～2500LB；公称通径DN15～500mm、PNS1/2～20"；工作温度：-196～540℃的各种管路上，用于防止介质倒流。阀体材料有：碳钢、不锈钢等，可使用于水、蒸汽、燃气、油品、酸类介质等。

产品介绍：

立式止回阀一般就安装在垂直管路。安装箭头标向上，使用介质从下往上冲开阀瓣，介质流通。当介质停止时，阀瓣靠自身重量落下使得阀门关闭，也可通过回流介质阀瓣向下关闭。

工作原理：

立式止回阀正常处于关闭状态，由于管线中进口端介质的压力作用，而克服弹簧阻力使阀门开启。当进口端介质压力低于出口端时，弹簧将阀芯推向阀座而使阀门关闭，阻止介质逆流，故起止回作用。

产品特点：

　　1、阀瓣围绕阀座外的销轴旋转，减少关闭时发生猛烈冲击。

　　2、产品设计制造按GB12236设计标准，结构合理，密封可靠，外形美观。

　　3、销轴与阀瓣连接采用内装式的销轴结构，减小外泄漏点，使用更可靠。

　　4、可采用各种配管法兰标准及法兰密封面型式，满足各种工程需要及用户要求。

　　5、阀瓣、阀座的密封面采用硬质合金堆焊而成，耐磨、耐高温，抗擦伤性能好、使用寿命长。

　　6、阀体材料品种齐全，填料、垫片根据实际工况或用户要求合理选配，能适用于各种压力、温度及介质工况。

H42H/Y/W立式止回阀设计与制造标准

●设计与制造：API6D、GB/T12236

●法兰尺寸：ASME B16.5 、JB／T79

●压力温度：ASME B1 6.34、GB/T9131

●结构长度：ASME B16.10、GB/T12221

●检验与试验：GB/T13927 、JB/T9092

●客服热线：0577-67926616,13695863671

H42H/W/Y立式止回阀主要尺寸:
